Coolook 18650 리튬 전지 사용 power bank 사용기

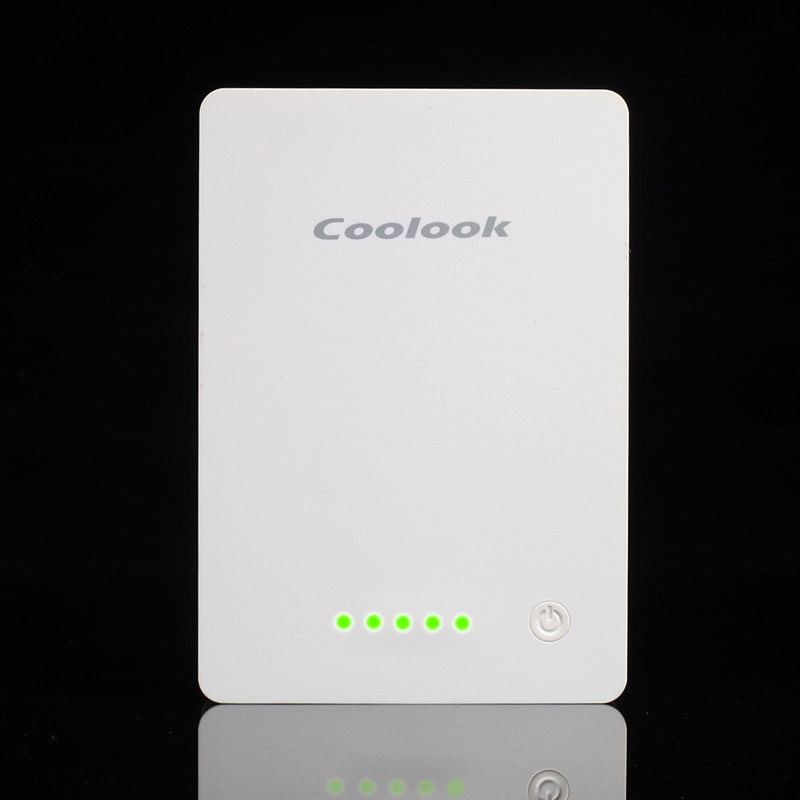

 Coolook 이라는 제품명의 파워 뱅크..이미지는 아래와 같다.

USB 출력 단자가 2개가 있고 입력 충전은 5V로 된다.

특이하게 18650 배터리를 1~4개의 셀을 장착할수 있다. 셀이야 어차피 어떤걸 쓰느냐에 따라 효율이 달라 질테니 이건 패스..

그런데 이 제품이 중국산(?)이라..믿음이 조금 덜 가서 몇가지 테스트를 해 봤다.

그 중에서도 충전 테스트. 실제 제품 이미지..

테스트를 위하여 기존 회로에다가 + - 를 외부로 뺐다..

과연 충전시 전류를 얼마나 가져가는지, 더불어 만충전시 전원을 차단하는지..

그래서 사용한 장비는 전류와 전압이 표시되는 파워 서플라이, 오실로스코프 + 전류 프로브..

현재 사용중인 18650 배터리는 다 죽어가는 노트북 배터리에서 추출한거라 4셀이 2610mA 휴대폰 배터리도 하나 제대로 충전을 다 못했다. 거의 80%이상은 충전하는듯...

파워 뱅크가 empty 일때 충전을 시작하니 2A를 먹더니...시간이 흐를수로 전류의 양은 조금씩 줄어 들었다.

보이는가? 저 전류가... 전류가 마치 톱니 바퀴처럼 움직이는걸로 보아 충전 입력 전압을 계속 체크(?)하면서 하는듯 한데 써지성 전류는 흐르지 않아 위험(?)할것 같지는 않아 보인다.

그리고 만땅 되면 전류는 거의 먹지 않으니 걱정말고 충전해도 된다.

출력 전류도 정확히 측정해보고 싶은데 그러면 USB 케이블 또 하나 부숴야 하니 그냥 참는다...

Coolook 이 제품 어디서 구매를 하냐면?..aliexpress 라고 없는거 빼고 다 파는 싸이트다. 재미난게 많으니 한번 들러 보세요~
